Cara Melepas Visco Fan BMW E36

November 20, 2020 by lorenz Leave a Comment

Visco fan atau fan clutch adalah kipas radiator yang berfungsi untuk membantu mendinginkan coolant dari mesin yang melewati radiator. Pad BMW E36 omponen ini berada di antara radiator dan mesin yang perputarannya bergantung pada pulley water pump. Fungsinya yang melemah bisa mengurangi kinerja sistem pendingin mobil atau bahkan bisa menyebabkan mesin overheat.

Visco Fan BMW E36

Tulisan ini merupakan bagian dari seri pengalaman saya melakukan overhaul cooling system pada mobil BMW E36 saya. Melepas visco fan merupakan langkah pertama yang harus dilakukan untuk bisa melepas komponen-komponen lain seperti water pump, thermostat, pulley dan belt.

Oke baiklah, berikut adalah perlatan yang dibutuhkan:

  • Kunci pas ukuran 32mm
  • Kunci pas ukuran 10mm (panjang)
  • Obeng minus
Kunci pas 32mm

Sebenarnya ada peralatan khusus (special tools) BMW untuk membuka visco fan ini, namun harganya cukup mahal. Menggunakan kunci pas saja sudah cukup dengan catatan untuk ukuran 10mm usahakan cari yang ukuran gagangnya panjang. Jika terlalu pendek maka akan menyusahkan kita untuk menahan pergerakan pulley saat membuka murnya..

Visco fan tool
Fan clutch special tool

Berikut langkah-langkah untuk membuka visco fan pada BMW E36:

  • Buka terlebih dahulu cover radiator / air duct dengan melepas keempat buah sekrup menggunkan obeng minus/plus.
Air duct / radiator cover
  • Buka kedua kancing/rivet yang terdapat pada ujung sisi kanan dan kiri air duct.
Air duct rivet
  • Pasang kunci pas ukuran 10mm pada baut pulley water pump bagian atas. Pada bagian pulley terdapat empat baut ukuran 10mm, gunakan yang sebelah kiri atas (panah hijau). Kunci pas ini berguna untuk menahan gerakan pulley saat kita membuka mur visco fan.
  • Pasang kunci pas ukuran 32mm pada mur (panah merah) yang terhubung ke baut water pump.

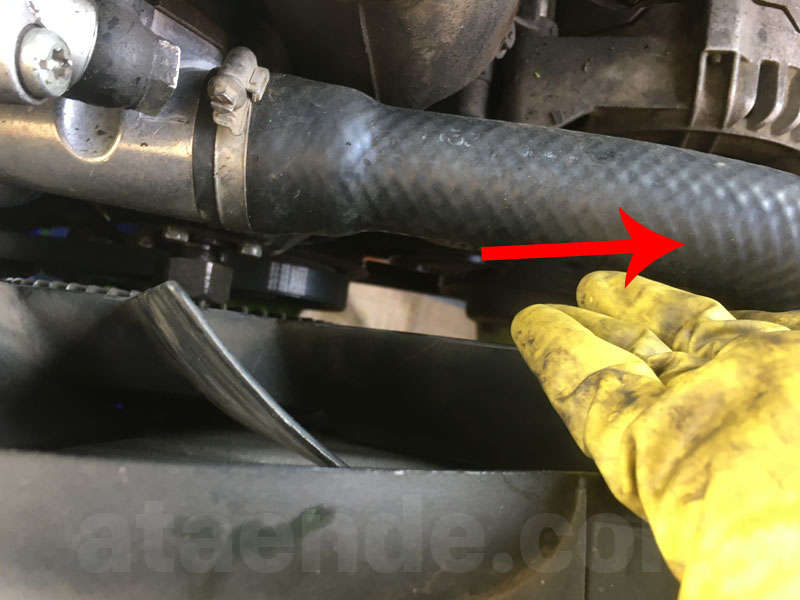

  • Dalam keadaan normal, kipas akan berputar berlawanan arah jarum jam. Oleh karena itu untuk melepasnya, putar kunci pas ukuran 32mm ke arah kanan searah jarum jam sambil tangan kiri menahan kunci pas ukuran 10mm. Untuk pertama kali bisa saja akan sangat susah untuk memutar, bisa gunakan palu untuk memukul kunci pas 32mm.
  • Putar beberapa kali sampai agak longar setelah itu lepas kunci pas dan putar kipas searah jarum jam dengan tangan sampai terlepas.
  • Setelah terlepas, angkat ke atas untuk mengeluarkannya. Jika selang radiator atas masih terpasang, keluarkan perlahan-lahan dengan mencari celah yang pas untuk keluar dari hambatan selang radiator atas.

Langkah memasang kembali visco fan

  • Pasang kembali visco fan dengan memasukkan murnya pada baut water pump.
  • Pasang kunci pas 32mm dan putar ke kiri berlawanan arah jarum jam sambil tangan satunya menahan serta mendorong visco fan ke depan (ke arah mesin) agar tidak terlepas.
  • Setelah murnya sudah mulai masuk 1-2 ulir, lepas kunci pas dan putar kipasnya ke kiri berlawanan arah jarum jam sampai murnya benar-benar masuk dan kencang.
  • Sedikit kencangkan murnya dengan kunci pas 32mm. Tidak perlu terlalu kencang karena perputaran kipas sendiri searah dengan arah mengencangkan baut (auto tightening).

Setelah terpasang, jalankan mesin untuk melihat perputaran visco fan. Jika terpasang dengan benar perputarannya harus steady. Oke gampang bukan prosesnya? Tidak perlu peralatan khusus dan semuanya bisa dikerjakan sendiri di rumah.

Selamat mencoba
