Cara Memasang Face Plate Fiber Optic untuk Indihome

April 28, 2020 by lorenz 6 Comments

Pemasangan face plate fiber optic pada instalasi rumah baru sangat berguna jika kita berencana untuk berlangganan TV cable atau internet yang menggunakan fiber optic seperti Indihome. Dengan menggunakan face plate atau sering disebut juga wall outlet atau wall plate, konektor fiber optic dari perangkat modem langsung menempel di dinding tanpa ada kabel yang berseliweran sehingga terlihat lebih rapih dan elegan.

face plate fiber optic

Produk face plate untuk fiber optic masih jarang ditemukan di toko-toko online lokal tanah air. Saya sendiri memesannya dari toko online Aliexpress Cina. Face plate fiber optic kadang dijual sebagai socket terpisah (individual) yang berukuran 23x36mm atau sudah menjadi satu dalam plate. Produk yang dijual terpisah seperti ini membutuhkan blank wall plate untuk bisa memasangnya.

Keuntungan menggunakan socket individual ini adalah kita bisa menggabungkan beberapa socket dalam satu plate. Misalnya kita menggabungkan socket tv, rj45/ethernet dan fiber optic dalam satu plate seperti pada gambar di atas.

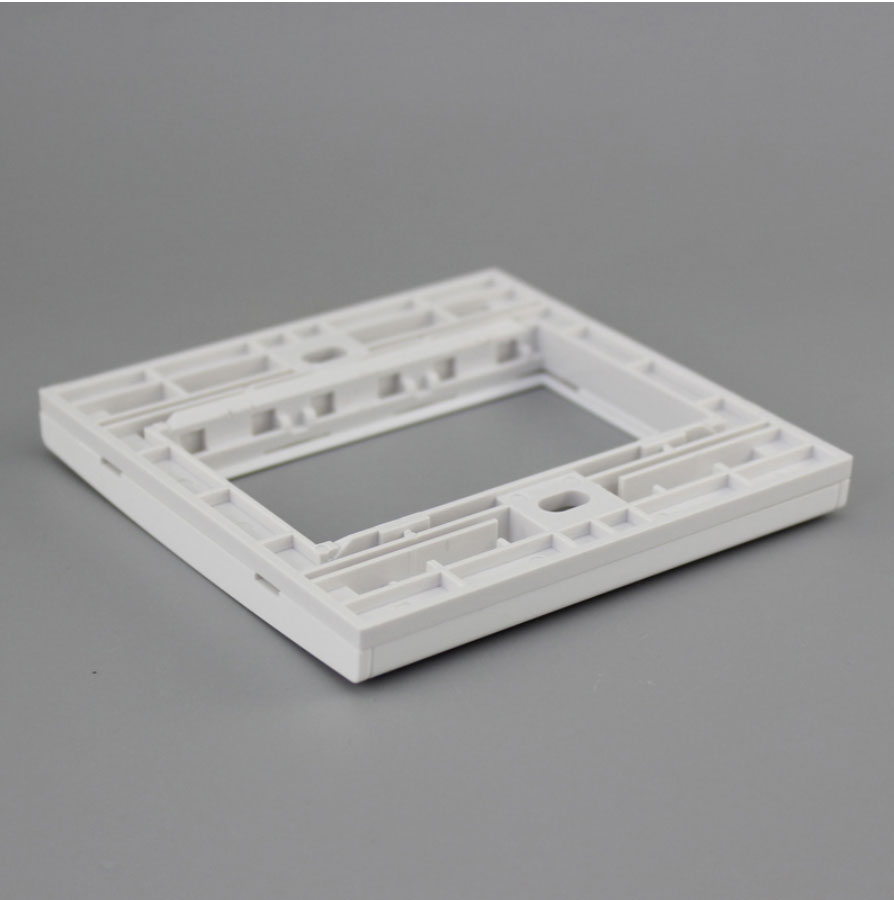

  • blank wall plate 86x86mm

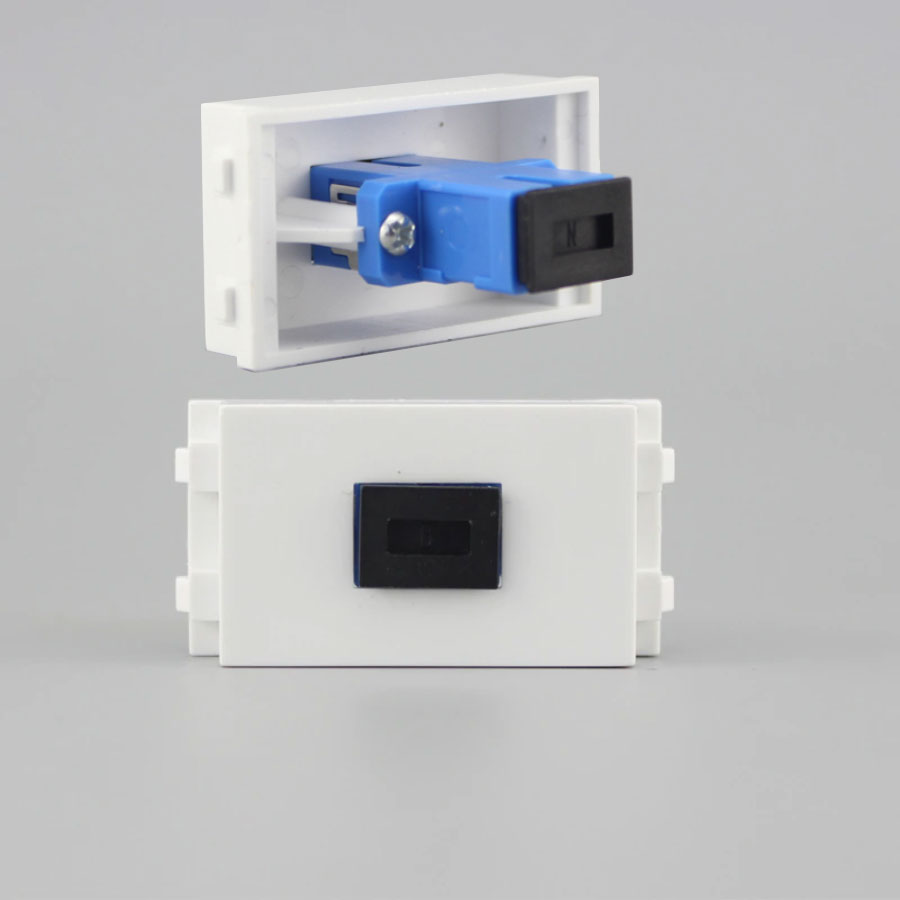

  • socket fiber optic 23x36mm

Face plate yang ditemukan di pasaran pada umumnya berukuran 86mm. Untuk itu kita butuh inbow dus yang berukuran 70mm karena jarak lubang baut (6mm) yang sama dengan face plate berukuran 86mm. Saya menggunakan inbow dus merek Nero yang banyak tersedia di toko-toko listrik.

inbow dus nero 70mm

Proses pemasangan akan sangat mudah jika dilakukan saat proses pambangunan rumah sehingga tidak perlu lagi membobok dinding tembok. Untuk itu perlu disediakan jalur pipa untuk kabel fiber optic dari luar ke dalam rumah khususnya ke dinding ruangan dimana akan dipasang face plate.

Dinding yang yang akan dilewati oleh jalur fiber optic sebaiknya dibiarkan terbuka terlebih dahulu (jgn diplester) sehingga memudahkan proses pemasangan pipa untuk fiber optic. Jika kita menanam pipa terlebih dahulu di dalam tembok, ini akan menyulitkan proses pemasangan/pengurutan kabel karena sifat kabel fiber optic tidak boleh ditekuk sehingga rawan rusak.

Oke baiklah, jika semua bahan-bahan telah lengkap, berikut langkah – langkah pemasangannya

  • Pastikan inbow dus sudah terpasang pada tempatnya. Biasanya inbow dus dipasang saat pengerjaan tembok oleh tukang bangunan. Jadi perlu koordinasi juga yah dengan abang tukang bangunannya.
  • Pastikan koneksi sudah ditest dahulu sebelumnya oleh teknisi indihome jika proses pemasangan tidak bersamaan dengan instalasi awal dari teknisi indihome.
  • Pastikan ujung konektor fiber optic dari indihome sudah berada pada lubang tempat inbow dus berada
konektor fiber optic
  • Masukkan konektor fiber optic ke dalam socket fiber optic
konektor fiber optic
  • Pasang dan kencangkan dua baut face plate pada inbow dus
baut face plate
  • Tutup cover face plate dan masukkan konektor fiber optic dari modem indihome
cover face plate

Oke sampai disini face plate telah terpasang. Jika koneksi sudah berjalan dengan normal, tutup /plester tembok yang sebelumnya terbuka untuk jalur pipa kabel fiber optic indihome. Selamat mencoba ya.

Related posts:

  1. [DIY] Membuat Sendiri Sensor Level Ketinggian Air Toren dengan Arduino
  2. DIY Membersihkan Karet Pintu Mesin Cuci Electrolux
  3. [DIY] Aplikasi Water Flow Sensor dan Arduino pada Toren Air
  4. DIY Mengganti Thermostat BMW E36

Filed Under: Featured Articles, IT Tagged With: face plate, fiber optic, Indihome, wall plate

About lorenz

A husband, father, passionate software developer, diy lover, home baker, who loves to learn and create new things.

Reader Interactions

Comments

  1. Rudy says

    September 18, 2020 at 4:13 pm

    Bang terima kasih telah berbagi ilmunya, mau tanya untuk kabel fiber optik nya dan socket fiber optik nya bisa beli dimana dan merek/model apa?

    Reply
    • lorenz says

      September 19, 2020 at 4:58 am

      Sama2 mas;)

      Kabel biasanya dari provider Telkom dikasih. Kalau mau beli ada di tokopedia mas. Untuk faceplatenya sy beli di aliexpress china. tapi sekarang kayaknya di tokopedia/shopee juga udah ada. coba browsing di toko2 online.

      Reply
  2. Sahida says

    July 27, 2021 at 1:56 pm

    Bang saya mau pasang indihome nih, dan saya udah bikin jalur pipa juga di tembok kira² bisa gak yah? Apa harus di bongkar lagi? Untuk pemasangan di dinding itu bisa minta teknisi indihome nya atau harus pasang sendiri?
    Terus untuk konektor RJ45 nya itu diatas nya nyambung nya kemana ya bang?

    Mohon bantuannya bang saya masih kurang ngerti.

    Reply
    • lorenz says

      July 28, 2021 at 5:38 am

      Halo mas,

      Tergantung mas, kalau kabelnya dari luar bisa dimasukin ke pipa dan tanpa melewati sudut / lekukan harusnya bisa. Kalau gak ya kabelnya akan mentok di sudut2. Pihak teknisi indihome hanya sebatas instalasi kabel, kalau sdh ada jalur ya sebatas memasukkan kabel ke jalur sampai tembus ke dalam rumah.

      Untuk konektor RJ45 itu buat internet ke lantai dua mas. Jadi lantai dua saya pakai satu wifi router lagi biar jangkauannya lebih luas.

      Reply
  3. M Rizki Firman Habibie says

    August 17, 2021 at 1:46 pm

    Saya udh terlanjur pasang indihome di dinding kabelnya.. kalau mau dipindahkan ke bawah tanah lewat pipa apa perlu panggil org indihome apa cari tukang sendiri?

    Reply
    • lorenz says

      August 19, 2021 at 1:31 pm

      Siapin aja dulu ama tukangnya, kalau udah siap baru panggil indihomenya mas buat reinstall

      Reply
